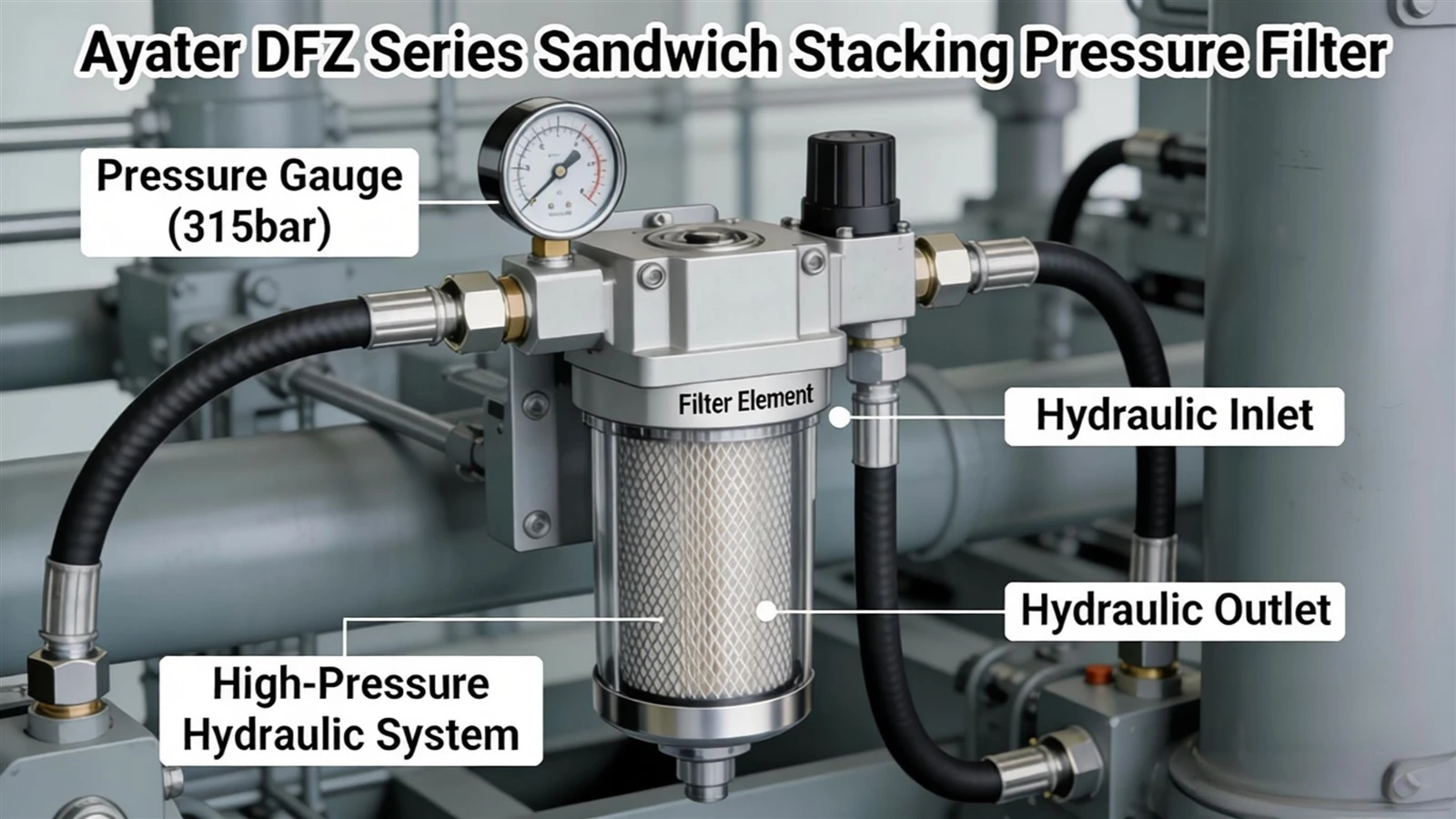

Сэндвич-фильтр высокого давления DFZ

Многослойный напорный фильтр Ayater серии DFZ разработан для гидравлических систем высокого-давления и отличаетсяНоминальное давление 315 баррейтинг и исключительная усталостная прочность при 10⁶ циклах давления от 0 до номинального давления, что обеспечивает долгосрочную-стабильность в суровых промышленных условиях. Фильтр состоит из двух-конструкций: стальной головки фильтра и винта-в стальной чаше фильтра, что соответствует международным производственным нормам и обеспечивает надежные структурные характеристики против воздействия давления и механического износа.

Благодаря широкому температурному диапазону эксплуатацииот -30 градусов до +100 градусов, фильтр адаптируется к экстремальным условиям работы; Обратите внимание, что максимальное давление ограничено 157,5 бар при работе при температуре от -30 до -10 градусов для поддержания оптимальной производительности. Оснащенный уплотнениями из NBR (пербунан), он обеспечивает надежную защиту от утечек-, а стандартный доступ для обслуживания с правой стороны упрощает обслуживание на месте и замену элементов, сокращая время простоя оборудования.

Фильтр совместим с широким спектром гидравлических жидкостей по стандарту ISO 2943, включая гидравлические масла (H согласно HLPD DIN 51524), смазочные масла (DIN 51517/API/ACEA), биоразлагаемые жидкости (VDMA 24568 HETG/HEES/HEPG) и огнестойкие жидкости (HFA/HFB/HFC/HFD), что делает его универсальным выбором для различных промышленных гидравлических установок.

Фильтр DFZ оснащен высококачественными-фильтрующими элементами, сертифицированными в соответствии со строгими международными стандартами (ISO 2941/2942/2943/3724/3968/11170/16889), со значениями устойчивости к давлению, адаптированными к различным материалам элементов: Optimicron® (ON) при 20 бар, Betamicron® (BH4HC) при 210 бар, Optimicron® Pulse. (ON/PS) при 20 бар, Optimicron® Pulse (OH/PS) при 210 бар и Металлическое волокно (V) при 210 бар.

Варианты точности фильтрации различаются в зависимости от типа элемента: элементы ON обеспечивают 1/3/5/10/15/20 мкм, а элементы BH4HC/ON/PS/OH/PS/V обеспечивают 3/5/10/20 мкм, что обеспечивает точное соответствие требованиям к чистоте гидравлической системы. Конструкция элементов с коэффициентом градиента (SK) обеспечивает минимальный перепад давления во время работы, при этом общий перепад давления рассчитывается как сумма перепада давления корпуса и элемента (Δptotal=Δphousing+Δpelement), что оптимизирует энергоэффективность системы.

Предназначен дляустановка сэндвич-штабелераФильтр DFZ легко интегрируется в блоки гидравлических клапанов и трубопроводные системы, экономя ценное пространство для установки в промышленном оборудовании. Стандартные модели поставляются без подключения индикатора загрязнения, но специальный порт для индикаторов загрязнения доступен в качестве специального аксессуара, поддерживающего индикаторы перепада давления VD с визуальным/электрическим выходом сигнала (типы A/BM/C/D) для мониторинга состояния загрязнения фильтра-в режиме реального времени.

Варианты подключения включают 4-портовые (Тип B, A6 DIN 24340/Cetop R 35 H) и 5-портовые (Тип C, A10 DIN 24340/Cetop R 35 H) конфигурации, совместимые с размерами DFZ 30/60/110, что обеспечивает гибкую адаптацию к различным калибрам трубопроводов и компоновкам системы. Дополнительные модификации, такие как уплотнения из FPM (V), совместимость с эмульсиями HFA/HFC (W) и доступ для обслуживания с левой стороны, также доступны для удовлетворения конкретных потребностей применения.
